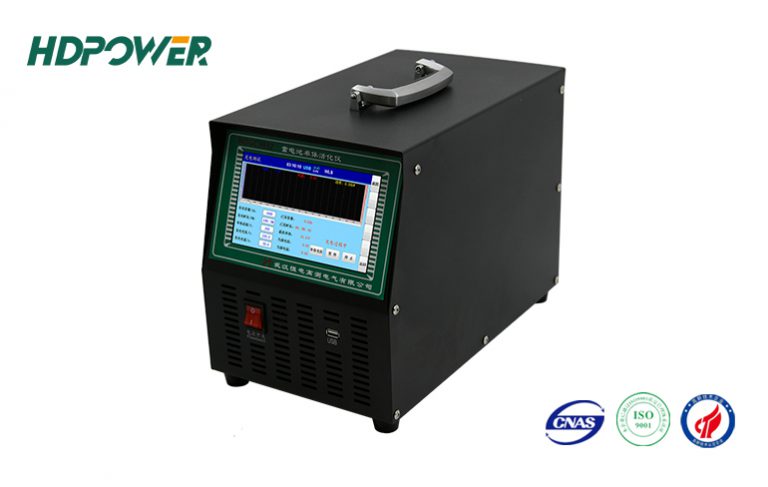

产品名称: HDGC3932 蓄电池单体充放电测试仪

  • 产品概述
  • 详细参数
  • 细节描述
  • 产品选型
  • 产品视频

       HDGC3932蓄电池单体活化仪采用高频、低压、大电流特点在定向电流的作用下分解紧附在电池极板表面的硫酸铅结晶体,重新还原成铅离子,从而实现蓄电池充电及修复功能。是集蓄电池恒流放电、智能充电和充放电循环于一体的测试设备,是针对该落后电池进行循环充放电,深度充放电,激活电池活性物质,达到活化目的。





  具备三种工作模式:可设定放电、充电、活化三种功能,精准测出落后单体电池容量,并对其进行充放电循环活化。



   军工级触摸显示屏:采用7英寸显示屏,触控板采用军工级多层复合薄膜电阻式触摸板,超强的抗干扰能力,背光式中文显示面板,在任何环境下,均可清晰正常显示数据。



   多项安全保护功能:过流保护、短路保护、温度过高、极性反接等保护功能。



   操作智能化设计:配备快速对接插孔,连接简单,测试全程自动记录、智能分析,无需人工干预。



   采用高分子聚合物正温度系数电阻:功耗小,抗浪涌能力强,避免红热现象安全系数高,具有过流自保护功能。



   充电采用高频波宽调制(PWM)技术:滤波、整流、逆变、功率效率转换集成一体,采用内置电磁干扰(EMI)突波保护电路,微处理器控制技术。



   充放电参数预设功能:内置多种常用的充放电模板,满足不同类型电池的参数设置,模板数据掉电可保存,上电即可直接开始测试,无需频繁设置参数,让测试操作简单高效。



   配备专业的分析软件:能同时显示电压、电流曲线、单体电池柱状图数据表格等,可自动生成EXCEL/WORD文档格式、并可打印、生成测试数据报告。





  具有强大的存储功能:内置16G存储空间,可存储多达100组活化数据,支持历史放电数据进行查看、分析、删除等管理动作,外置16G数据读卡器,可通过USB接口,将放电过程的数据进行拷贝,导入电脑中,透过上位机管理软件对电池放电的过程进行分析、可生成相应的数据报表。使数据的转存更加方便。





    放电可设定多个终止条件:包括终止电压、放电电流、容量、放电时间其中任意一个测试条件达到后会自动停止放电,以及过电压、过电流、过温、数据存储异常、电压测试等多种测试故障报警显示。





  充电可设定多个终止条件:包括终止电压、充电电流、容量、充电时间其中任意一个测试条件达到后会自动停止充电,以及过电压、过电流、过温、数据存储异常、电压测试等多种测试故障报警显示。





    具备活化修复功能:可以通过活化功能激活负极硫化的活性物质,减少容量的衰降提高电池寿命。





  自带校准功能∶仪器带有电压电流校准修正功能,可对测量值进行校准修正,保证测量精度。该功能尤其适用于对仪器读数与现场仪表有一致性要求时使用。





  具备曲线查看功能︰通过数据管理界面的历史数据曲线功能,可将内置的数据文件以图表和波形图的形式进行回看查询。



HDGC3932
电压测量范围 1.5~16V (2V/6V/12V)
放电电压范围 1.7~~2.4V (2V) 5.4~7.2V (6V) 10.8~14.5V (12V)
充电电压范围 1.7~2.4V (2V) 5.4~7.2V (6V) 10.8~14.5V (12V)
放电电流 0~100A 0~60A 0~30A
充电电流 1~100A 1~60A 1~30A
  仪器功能特性
显示功能 7寸LCD液晶触摸屏,分辨率1024×800
电压测量精度 ±0.5%FS+0.1V
电流测量精度 ±1%FS+0.1A最大量程100A
电压显示精度 0.01V
放电电流显示精度 0.01A
数据保存容量 内置:16Gbit FLASH;外置16G储存
数据通讯 RS485接口;USB接口
工作模式 活化、恒流、恒压、浮充三阶段模式
  保护性能(液晶显示提醒+蜂鸣器告警)
主机保护功能 过温、过流、电流失控触发停机保护
异常保护 电源线掉电、主电缆掉电
过温保护 内置温度传感探头,温度超过75℃,设备自动停止放电
  工作环境
散热方式 强制风冷
温度 工作温度范围:-5~50°℃贮藏温度:-40~70℃
湿度 相对湿度:0~90%(40+2℃)
海拔 额定海拔≤4000米
  工作电源
电压 供电电压:单相三线制:220VAC (-20%~+30%),频率:45~65Hz
耐压测试 输入一机壳:2200Vdc 1min
输入一输出:2200Vdc 1min
输出一机壳:700Vdc 1min
安全性 满足EN610950
  仪器尺寸
主机尺寸(mm) 390*215*290
设备重量 13KG
电缆接线 电缆快接插头(红正黑负),尺寸:电流mm2*3米,正负各1根





HDGC3932=恒流放电+恒压充电+恒流充电+循环活化
电池组类型 充电电流范围 放电电流范围 适用电池容量 适用电压范围
2V单体(普通) 1~100A 0~100A 0~1000A 测量范围:DC 0~16V

满足范围:

1000Ah以下蓄电池活化

6V单体(普通) 1~60A 0~60A 0~600A
12V单体(普通) 1~30A 0~30A 0~300A
2V单体(特规) 1~200A 0~200A 0~2000A 测量范围:DC 0~16V

满足范围:

2000Ah以下蓄电池活化

6V单体(特规) 1~100A 0~100A 0~1000A
12V单体(特规) 1~60A 0~60A 0~600A
2V单体(超规) 1~300A 0~300A 0~3000A 测量范围:DC 0~16V

满足范围:

3000Ah以下蓄电池活化

6V单体(超规) 1~120A 0~120A 0~1200A
12V单体(超规) 1~100A 0~100A 0~1000A
