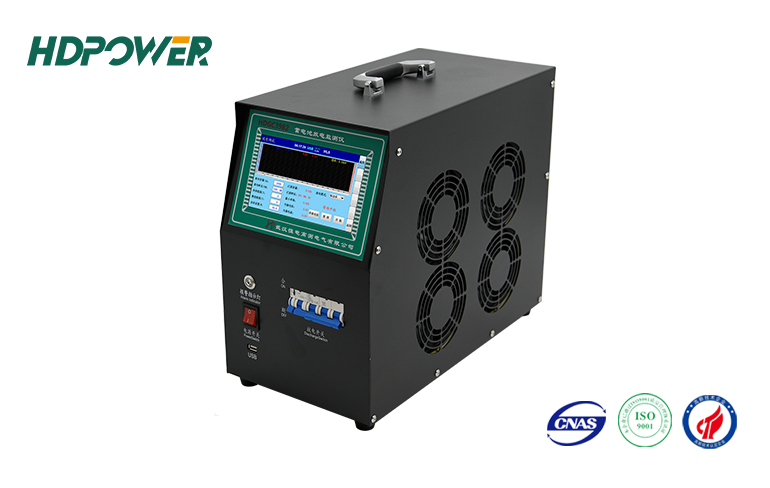

产品名称: HDGCWB3980 蓄电池放电测试仪

  • 产品概述
  • 详细参数
  • 细节描述
  • 产品选型
  • 产品视频

       HDGCWB3980系列蓄电池组放电测试仪用于快速解决电池组核对性放电实验、容量测试、电池组日常维护。仪表可以实时监控放电过程中的蓄电池电压、放电电流、放电时间、放电容量等参数;适用于各种蓄电池的活化放电、蓄电池初充电时的放电、蓄电池的维护放电,同时也可检验蓄电池的储电性能及负载容量等;具有操作简便、放电安全等优点是通讯基站、变电站、轨道交通、水力发电站以及UPS机房等进行电池测试运维的理想选择。





  选用7寸高清触摸屏:分辨率1024×800,高清显示,触控板采用军工级多层复合薄膜电阻式触摸板,抗干扰能力强,特别适用于电站、蓄电池机房及高频充电机产生的电磁干扰和瞬变脉冲干扰。背光式中文显示面板,在任何环境下,均可清晰正常显示数据。



  多项安全保护功能:过流保护、短路保护、温度过高、极性反接等保护功能。



  具备多项告警功能:使用过程中出现异常问题,如电压过高、欠压、电流超出测量范围、风扇故障等能实时发出警告并停止放电,不损坏仪表和相关检测设备。



  操作智能化设计:配备快速对接插孔,连接简单,测试全程自动记录、智能分析,无需人工干预。



  具有并机使用功能:能多台并机使用,满足300A以上的放电电流需求。



  具有快速核容分析功能:可通过3-5分钟的快速放电预估蓄电池的剩余容量。



  采用高分子聚合物正温度系数电阻:功耗小,抗浪涌能力强,避免红热现象安全系数高,具有过流自保护功能。



  主控板采用进口意法半导体公司(STMicroelectronics)的高性能ARM为CPU:性能稳定、频率高、功能强大,放电过程采用双CPU冗余设计,主副CPU协同工作,主CPU负责指令的运算与处理,副CPU负责报警监测与过程控制,当出现应急状况时主副CPU会同时锁定输出,当主副CPU其中一个出现指令运算异常时,另一个可以继续关闭输出,最大程度地保护测试的安全可靠性。



  放电参数预设功能:内置多种常用的放电模板,满足不同类型电池的参数设置,模板数据掉电可保存,上电即可直接开始测试,无需频繁设置参数,让测试操作简单高效。

  配备专业的分析软件:能同时显示电压、电流曲线、单体电池柱状图数据表格等,可自动生成EXCEL/WORD文档格式、并可打印、生成测试数据报告。





  具有强大的存储功能:内置16G存储空间,可存储多达1000组放电数据,支持历史放电数据进行查看、分析、删除等管理动作,外置16G数据读卡器,可通过USB接口,将放电过程的数据进行拷贝,导入电脑中,透过上位机管理软件对电池放电的过程进行分析、可生成相应的数据报表。使数据的转存更加方便。





  放电可设定多个终止条件:放电容量到、放电时长到、单低电压低、整组电压低,其中任意一个测试条件达到后会自动停止放电,以及过电压、过电流、过温、数据存储异常、电压测试端子反接等多种测试故障报警显示。



  自带校准功能:仪器带有电压电流校准修正功能,可对测量值进行校准修正,保证测量精度。该功能尤其适用于对仪器读数与现场仪表有一致性要求时使用。

  具备曲线查看功能:通过数据管理界面的历史数据曲线功能,可将内置的数据文件以图表和波形图的形式进行回看查询。

HDGC3980=恒流放电+容量分析
通讯系统蓄电池检测维护通用产品(DC12V/24V/36V/48V)
产品编号 监测范围 恒流范围 电流范围 适用容量 放电功能 容量测试 单体电压采集
800610 0~60V DC:10~60V 0~100A 0~1000Ah ×
800615 0~60V DC:10~60V 0~150A 0~1500Ah ×
800620 0~60V DC:10~60V 0~200A 0~2000Ah ×
800630 0~60V DC:10~60V 0~300A 0~3000Ah ×
电动自行车/电动叉车/高尔夫观光车等电池检测维护(DC48/72V/96V)
产品编号 监测范围 恒流范围 电流范围 适用容量 放电功能 容量测试 单体电压采集
80481110 0~132V DC:10~132V 0~100A 0~500Ah ×
80481115 0~132V DC:10~132V 0~150A 0~1500Ah ×
80481120 0~132V DC:10~132V 0~200A 0~2000Ah ×
80481130 0~132V DC:10~132V 0~300A 0~3000Ah ×
电力变电站蓄电池检测维护通用产品(DC48V/110V/220V)
产品编号 监测范围 恒流范围 电流范围 适用容量 放电功能 容量测试 单体电压采集
8030050 0~300V DC:10~300V 0~50A 0~500Ah ×
8030080 0~300V DC:10~300V 0~80A 0~800Ah ×
8030120 0~300V DC:10~300V 0~120A 0~1200Ah ×
轨道交通供电系统蓄电池检测维护通用产品(DC48V/110V/220V/380V)
产品编号 监测范围 恒流范围 电流范围 适用容量 放电功能 容量测试 单体电压采集
8045630 0~300V DC:1~456V 0~30A 0~300Ah ×
8060025 0~600V DC:38~600V 0~25A 0~250Ah ×
8060050 0~600V DC:38~600V 0~50A 0~500Ah ×
电站/UPS数据中心蓄电池检测维护方案(DC380V/480V)
产品编号 监测范围 恒流范围 电流范围 适用容量 放电功能 容量测试 单体电压采集
80384803 0~600V DC:300~600V 0~30A 0~300Ah ×
80384804 0~600V DC:38~600V 0~40A 0~400Ah ×
80384808 0~600V DC:38~600V 0~80A 0~800Ah ×
满足12V/24V/36V/48V/72V/96V/110V/140V/220V/380V/480V电池组
8060030 0~600V DC:10~600V 0~30A 0~300Ah ×
8060060 0~600V DC:10~600V 0~60A 0~600Ah ×
HDGC3980
产品型号 48V系统 110V系统 220V系统 380V系统 480V系统
放电电压 32~60V 80~132V 176~270V 300~460V 380~580V
放电电流 0~300A 0~100A 0~100A 0~40A 0~30A
仪器功能特性
显示功能 7寸LCD液晶触摸屏,分辨率1024*800
电压测量精度 ±0.5%FS+0.1V
电流测量精度 ±1%FS+0.1A最大量程100A
放电电流显示精度 0.1A
数据保存容量 内置:16Gbit FLASH;外置16G储存
数据通讯 RS485*3;USB*1
工作模式 恒流/恒功率,可并机/从机控制
保护性能(液晶显示提醒+蜂鸣器告警)
主机保护功能 过温、过流、电流失控触发停机保护
反接保护功能 极性接反声光告警提示
异常保护 电源线掉电、主电缆掉电
过温保护 内置温度传感探头,温度超过75℃,设备自动停止放电
急停保护 外置空开断路器,用于紧急停机保护
工作环境
散热方式 强制风冷
温度 工作温度范围:-5~50℃贮藏温度:-40~70℃
湿度 相对湿度:0~90% (40+2℃)
海拔 额定海拔≤4000米
工作电源
电压 单相三线制:220V AC (-20%~+30%),频率:45~65Hz
耐压测试 输入一机壳:2200Vdc 1min
输入一输出:2200Vdc 1min
输出一机壳:700Vdc 1min
安全性 满足EN610950
仪器尺寸(mm) 438*215*318 461*225*390 613*225*390 461*225*390 461*225*390
设备重量 13KG 16KG 20KG 16KG 16KG
电缆接线 电缆快接插头(红正黑负),尺寸:电流mm²*3米,正负各1根







HDGC3980=恒流放电+容量分析测试
产品规格 适用电池组容量 电压等级
48V 50A 0~500Ah 48V
48V 100A 0~1000Ah
48V 150A 0~1500Ah
48V 200A 0~2000Ah
48V 300A 0~2000Ah
110V 30A 0~300Ah 80~132V
110V 50A 0~500Ah
110V 100A 0~1000Ah
110V 200A 0~2000Ah
220V 30A 0~300Ah 176~270V
220V 50A 0~500Ah
220V 100A 0~1000Ah
220V 200A 0~2000Ah
380V 30A 0~300Ah 300~460V
380V 50A 0~500Ah
380V 100A 0~1000Ah
380V 150A 0~1500Ah
480V 30A 0~300Ah 380~600V
480V 40A  0~400Ah
480V 80A  0~800Ah
更多规格请直接致电400-027-1996
